عرض پاشنه
۱۶.۵ سانتیمتر
تیرچه پیشتنیده استاندارد 3-2909
تیرچه پیشتنیده خرپایی
تیرچه پیشتنیده خرپایی با وایرهای PC Wire و ظرفیت کششی بالا، مناسب دهانههای بلند و اجرای مطمئن سقف.
بدنه محصول
پیشتنیده صنعتی
استاندارد
استاندارد 3-2909
کاربری
مسکونی، تجاری و پارکینگ
تیرچه پیشتنیده
معرفی محصول
تیرچه پیشتنیده خرپایی با وایرهای PC Wire و ظرفیت کششی بالا، مناسب دهانههای بلند و اجرای مطمئن سقف.
تیرچه پیشتنیده خرپایی از نظر ظاهری کاملاً مشابه تیرچههای پاشنه بتنی معمولی است با این تفاوت که در فرآیند تولید آن به جای میلگردهای کششی از وایرهای پیشتنیده (PC Wire) استفاده میشود. این وایرها دارای ظرفیت کششی حدود ۴ برابر میلگردهای معمولی بوده و باعث افزایش قابل توجه مقاومت و دهانهی قابل اجرا میگردند.
عرض پاشنه این تیرچهها ۱۶.۵ سانتیمتر بوده و در دو ارتفاع ۲۵ و ۳۰ سانتیمتر تولید میشوند. تیرچههای پیشتنیده خرپایی با فاصله آکس ۶۰ سانتیمتر قابلیت اجرا به صورت تک را در کاربریهای مختلف دارا هستند.
مقاومت فشاری بتن مصرفی در این تیرچهها ۵۳۰ کیلوگرم بر سانتیمتر مربع بوده که تضمینکنندهی عملکرد سازهای مناسب آنهاست. همچنین در ابتدا و انتهای هر تیرچه ۲۰ سانتیمتر وایر آزاد در نظر گرفته شده است تا اتصال دقیق تیرچه به تیر، همپوشانی مناسب با شبکه آرماتور و جلوگیری از ایجاد درز سرد به طور کامل تأمین گردد.
این محصول مطابق با آخرین ویرایش استاندارد 3-2909 طراحی و تولید میشود.

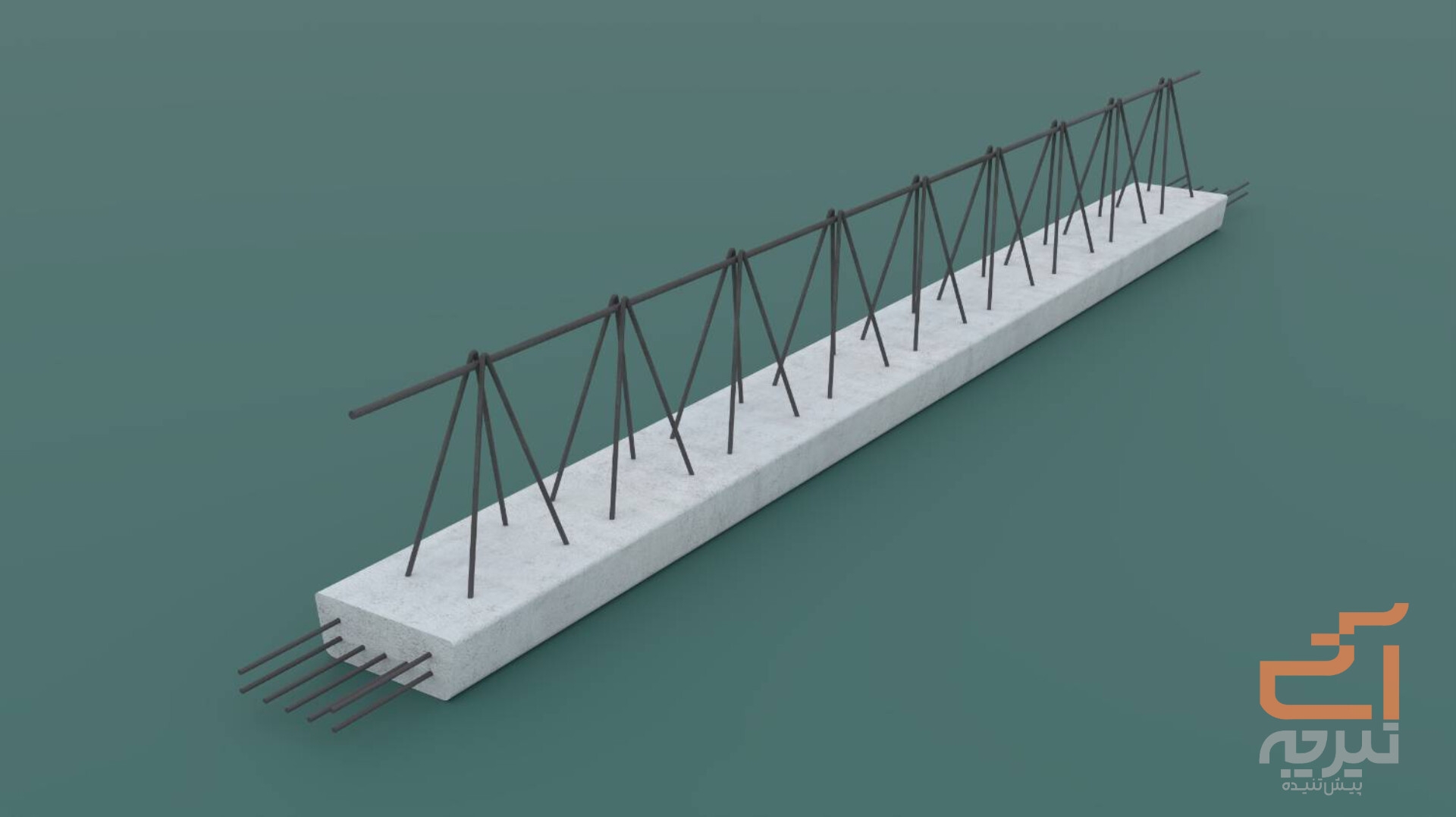

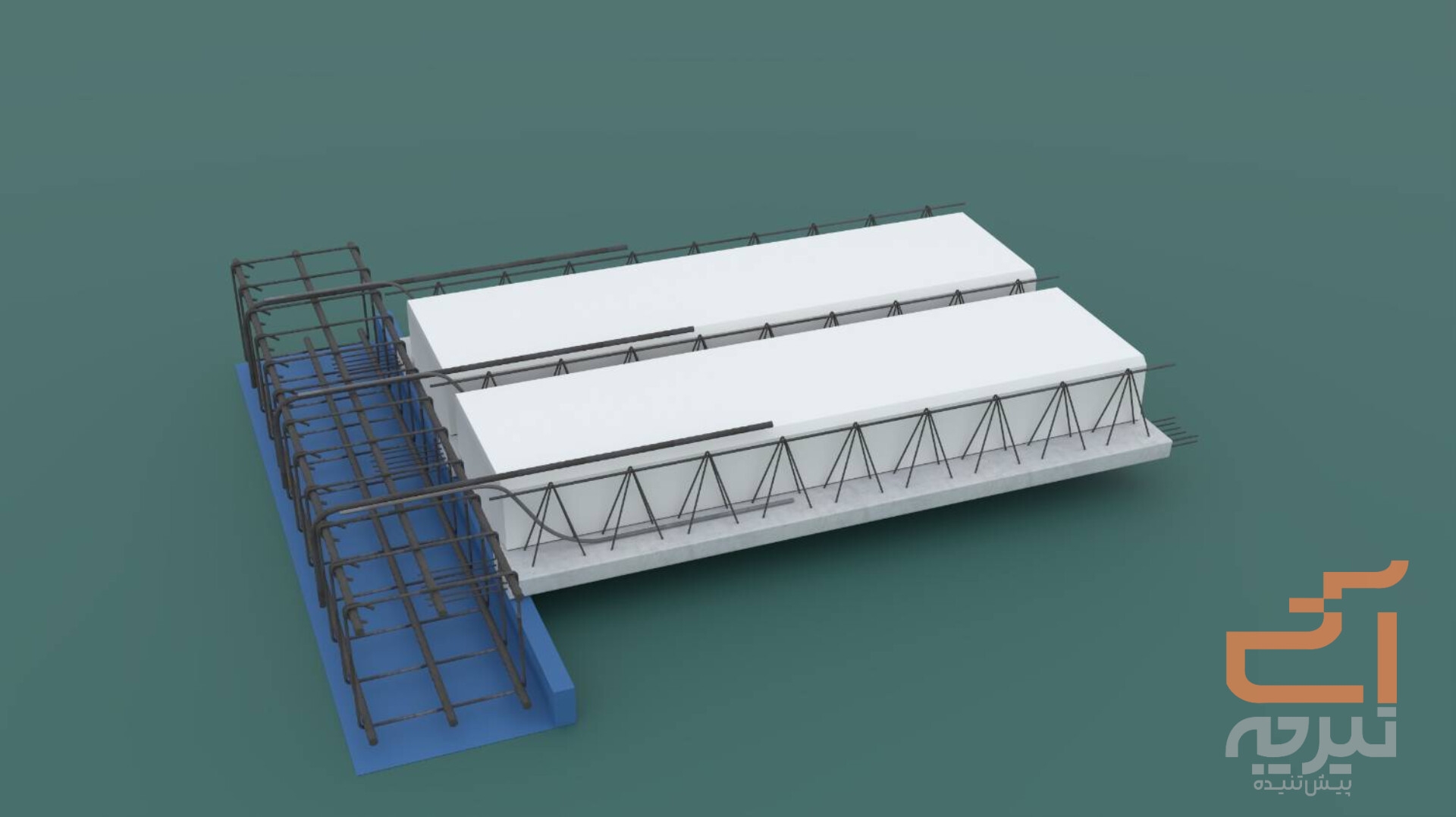

نمای محصول
دو تصویر اصلی این محصول را در این بخش ببینید.
جزئیات مهندسی و ساخت
ویژگیهای فنی کلیدی این محصول را در یک نگاه ببینید.
ارتفاع
۲۵ و ۳۰ سانتیمتر
فاصله آکس
۶۰ سانتیمتر
مقاومت فشاری بتن
۵۳۰ kg/cm²
وایر آزاد در ابتدا و انتها
۲۰ سانتیمتر
استاندارد
3-2909
بازههای اجرای سقف
دهانههای قابل اجرا بر اساس نوع کاربری در ادامه آمده است.
کاربری مسکونی
تا دهانه ۹.۵ متر
کاربری تجاری
تا دهانه ۷.۷۰ متر
کاربری پارکینگ
تا دهانه ۸.۱۰ متر
سیستمهای پرکننده قابل استفاده
این محصول با چند سیستم رایج پرکننده سقف سازگار است.
فوم پلیاستایرن
قالبهای پلاستیکی
بلوکهای بتنی
